Газоснабжение поселков и многоквартирных домов

Автономное газоснабжение коттеджных поселков обеспечивает потребности жителей в экологически чистом и эффективном топливе при полной независимости от магистральных газовых сетей. Наиболее обоснованное решение для коттеджных поселков — сооружение централизованного хранилища сжиженного углеводородного газа.

В этом случае управляющая компания получает полный инструментарий управления системами автономного газоснабжения, отопления и электрогенерации — оперативный контроль за работой оборудования, детализированный учет расхода газа, запаса топлива и т.п.
Как показывает практика, самый эффективный способ тепло- и энергообеспечения коттеджного поселка — создание централизованной (в рамках поселка) системы, основа которого — комплекс автономного газоснабжения. Резервуарная установка комплекса автономного газоснабжения служит для приема и хранения запаса сжиженного углеводородного газа (СУГ). В ее состав входят следующие компоненты:

• подземные резервуары хранения СУГ с узлами защиты от электрохимической коррозии;

• испарительная установка фирмы FAS (Германия) с регулятором давления (технические параметры определяются заказчиком);

• узел заправки емкостей;

• газопроводы паровой и жидкой фазы с конденсатосборниками;

• щиты электроуправления.

Резервуары, испарительная установка и узел слива монтируются на железобетонных фундаментах. Газопроводы паровой и жидкой фазы СУГ от узла слива до резервуаров прокладываются над поверхностью земли на опорах. Газовое хранилище огораживается по периметру индивидуальным проветриваемым ограждением. На территории резервуарной установки выполняются следующие операции:

• прием сжиженного газа из автомобильных цистерн;

• хранение сжиженных газов;

• транспортировка сжиженного газа к испарительной установке;

• испарение жидкой фазы СУГ;

• снижение давления паровой фазы до низкого;

• подача паровой фазы СУГ к потребителю.

Трубопроводы смонтированы из сертифицированных комплектующих и укомплектованы запорно-предохранительной арматурой фирмы FAS, обеспечивающими безопасную эксплуатацию технологической системы. Резервуары оснащены штуцерами и арматурой для наполнения и отбора газа в жидком и паровом состоянии, предохранительными сбросными клапанами, запорной арматурой, а также контрольно-измерительными приборами, гарантирующими безопасную эксплуатацию резервуаров. Для контроля за уровнем жидкости на резервуарах установлены сенсоры уровня (дополнительно могут устанавливаться узлы беспроводной передачи данных для удаленного контроля).
Для обеспечения стабильного испарения пропан-бутана, не зависящего от температуры, устанавливаются испарительные установки заданной производительности. В их составе — регуляторные группы, обеспечивающие стабильное выходное давление газа, не зависящее от сезонной и суточной неравномерности потребления.

Все чаще системы автономного газоснабжения применяются в качестве резервных при внезапных падениях давления магистрального газа, появлении водяного конденсата в трубопроводах, «веерных» отключениях и т.д.

Основным элементом таких комплексов являются современные смесительные установки FAS 4000 (Германия). Комплекс автономного газоснабжения (как основной, так и резервный), будучи оснащенным смесительной установкой, позволяет осуществлять подпитку систем на природном газе без дополнительных наладочных работ и остановки рабочего процесса.

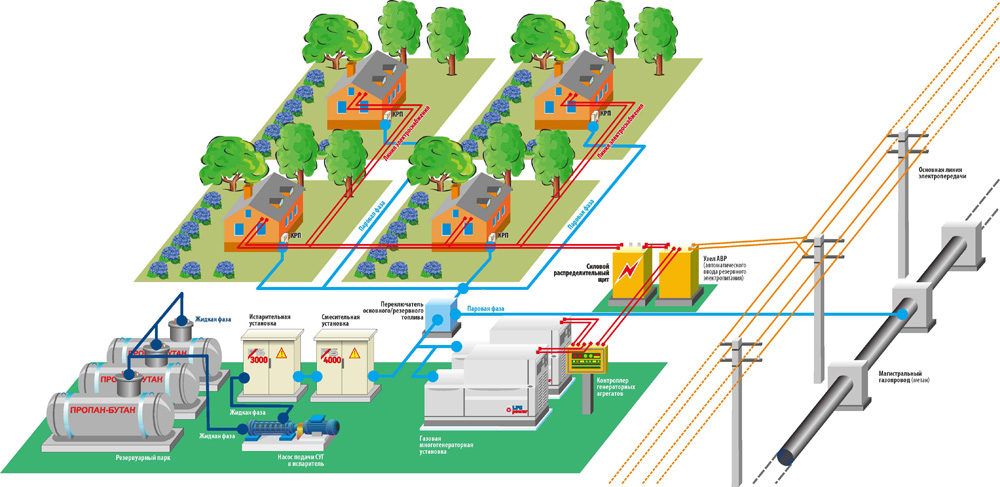

Основные составляющие системы газоснабжения поселка:

• резервуарный парк подземного или наземного размещения для хранения жидкой фазы газа с установленной на горловине арматурой, позволяющей осуществлять сливные и наливные операции, контролировать давление в резервуаре, определять уровень топлива, забирать паровую фазу газа и обеспечивать безопасную эксплуатацию резервуара и системы в целом.

• испарительная установка, которая посредством нагрева жидкой фазы пропан-бутановой смеси позволяет многократно увеличить производительность резервуарной установки (принудительно испарить необходимое количество газа)

• регуляторная группа — для установки и регулирования необходимого давления паровой фазы газа в системе в процессе эксплуатации

• газопровод для доставки газа потребителю. Чаще всего прокладывается подземно, что дает возможность использования полиэтиленовой газовой трубы, снижает риск конденсации паровой фазы газа в жидкую, не портит ландшафт и снижает затраты и стоимость газоснабжения

• конденсатосборник для сбора образовавшегося в газопроводе конденсата, тем самым исключает возможность образования конденсатных пробок на всей длине газопровода и обеспечивает бесперебойную подачу топлива потребителю. Объем конденсатосборника берется из расчета 4-х литров на 1м³ расхода паровой фазы газа.

• цокольный ввод для выхода газопровода из земли и прохода через стену к потребителю с запорной арматурой и угловым компенсатором, позволяющим предотвратить разрыв газопровода в случае усадки здания.

• внутренний газопровод в комплектации с запорной арматурой доводит топливо до газоиспользующего оборудования.
